CABLEADO ESTRUCTURADO


ELEMENTOS CABLAEDO ESTRUCTURADO:


SISTEMA DE CABLEADO ESTRUCTURADO:
Es el conjunto de elementos pasivos, flexible, genérico e
independiente, que sirve para interconectar equipos activos,
de diferentes o igual tecnología permitiendo la integración de
los diferentes sistemas de control, comunicación y manejo
de la información, sean estos de voz, datos, video, así como
equipos de conmutación y otros sistemas de administración.




Organismos y normas que rigen
para el cableado estructurado


Organismos y Normas:

TIA: Telecommunications Industry Association.
Fundada en 1985 después del rompimiento del monopolio de
AT&T. Desarrolla normas de cableado industrial voluntario
para muchos productos de las telecomunicaciones y tiene
más de 70 normas preestablecidas.

ISO: International Standards Organization.
Organización no gubernamental creada en 1947 a nivel
Mundial, de cuerpos de normas nacionales, con más de 140
países.

IEEE: Instituto de Ingenieros Eléctricos y de Electrónica.
Principalmente responsable por las especificaciones de redes
de área local como 802.3 Ethernet,802.5 Token Ring, ATM y
las normas de Gigabit Ethernet


Elementos de un Sistema de
Cableado Estructurado



Los sistemas de Cableado Estructurado usan topología
tipo estrella extendida donde todas las áreas de trabajo
se enrutan hacia un armario en el CT.

No se permiten empalmes o cubiertas conectadas en puente en el cableado horizontal.





ESQUEMA GENERAL DE UN SISTEMA
DE CABLEADO ESTRUCTURADO





Área de trabajo (WA)

Definición: Los componentes del área de
trabajo se extienden desde la terminación del
cableado horizontal en la salida de
información, hasta el equipo en el cual se
está corriendo una aplicación sea de voz,
datos, video o control.


Normalmente no es de carácter permanente
y está diseñado para facilitar los cambios y la
reestructuración de los dispositivos
conectados.

Área de trabajo: Componentes


El cableado del área de trabajo puede variar en su forma dependiendo
de la aplicación.

Cable de enlace de cobre (patch cord)

• Se compone de un cable de cobre y dos conectores de 8 pines
tipo RJ-45 ubicados a los extremos del mismo. Puede tener
protectores o botas.

• La categoría del cable de enlace debe ser igual o mayor a la
categoría del cable utilizado en el cableado horizontal.

• La máxima longitud del patch cord es de 3m.

• Cuando se utilizan “puntos de consolidación”, el cable puede
tener hasta 20m.

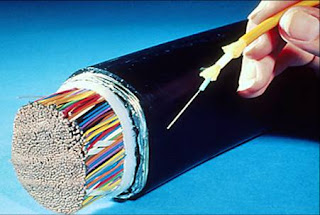

– Cable de enlace de fibra óptica

• Monomodo o multimodo de 2 o mas fibras para interiores.

• Deber ser del mismo tipo que la utilizada en todo el sistema de
cableado.

• Los conectores dependerán del tipo de equipos y pueden ser
ST, SC, FDDI, etc. Se recomienda la utilización de conectores
SC


Uso de Baluns y Splitters.

Si se usan baluns o splitters, deben colocarse fuera de
la salida o el conector
del área de trabajo.







Cableado Horizontal

Definición: Se extiende desde el área de trabajo hasta el
armario del cuarto de telecomunicaciones (TC).

• Incluye el conector de salida de telecomunicaciones en el
área de trabajo, el medio de transmisión empleado para
cubrir la distancia hasta el armario, las terminaciones
mecánicas y la conexión cruzada horizontal.

• Conexión cruzada: elemento usado para terminar y
administrar circuitos de comunicación. Se emplean cables
de puente (jumper) o de interconexión (patch cord).
Existen en cobre y fibra óptica.

• El término “horizontal” se emplea ya que típicamente el
cable en esta parte del cableado se instala
horizontalmente a lo largo del piso o techo falso.

• En el diseño se debe tener en cuenta los servicios y
sistemas que se tiene en común:
– Sistemas de voz y centrales telefónicas.
– Sistemas de datos.
– Redes de área local.
– Sistemas de video.
– Sistemas de seguridad.
– Sistemas de control.
– Otros servicios.

• El sistema diseñado debe satisfacer los
requerimientos actuales y facilitar el mantenimiento,
crecimiento y reubicación de los equipos y las áreas a
servir.

• Es el que mayor cantidad de cables individuales
posee.

• No se permiten puentes, derivaciones y
empalmes a lo largo de todo el trayecto del
cableado.

• Se debe considerar su proximidad con el
cableado eléctrico que genera altos niveles
de interferencia electromagnética (motores,
elevadores, transformadores, etc.) y cuyas
limitaciones se encuentran en el estándar
ANSI/EIA/TIA 569.


Cableado Horizontal:
Topología

Se utiliza una topología tipo estrella. Todos
los nodos o estaciones de trabajo se
conectan con cable UTP o fibra óptica hacia
un concentrador (patch panel) ubicado en el
armario de telecomunicaciones de cada piso.

• Esta topología otorga la flexibilidad necesaria
para implementar diferentes servicios, a
través de conexiones cruzadas en el armario
de telecomunicaciones.

Cableado Horizontal: Longitud

•La máxima longitud permitida independientemente del tipo de
medio de Tx utilizado es 90 m.

• Se mide desde la salida de telecomunicaciones en el área de
trabajo hasta las conexiones de distribución horizontal en el
armario de telecomunicaciones.

• La longitud máxima de los cables de conexión cruzada y
puenteo (que interconectan el cableado horizontal con el
vertical en el armario de telecomunicaciones) es 6m. y los
patch cords (que interconectan la salida de
telecomunicaciones con los equipos terminales en al área de
trabajo) es de 3m máximo.

• El área horizontal que puede ser atendida efectivamente por
un armario de telecomunicaciones está dentro de un radio de
60m aproximadamente alrededor del mismo.

• Holgura del cable: longitud adicional que
debe ser considerada a ambos lados del
cable para facilitar la terminación del mismo
en los conectores y permitir cambios de
ubicación.

– En el lado del armario de
telecomunicaciones: de 2 a 3 metros.

– En el área de trabajo: 30 cm. para cobre y
1 m para fibra óptica.

Cableado Horizontal: distancias Máximas

La distancia máxima horizontal para
cumplir con la categoría es 90m.

Longitudes máximas del cable en el TC:

– Se permiten hasta 2 cables/puentes en la TC.

• Permite la interconexión o la conexión cruzada.

– Ningún cable (patch cord) sencillo puede
exceder de 6 m de longitud.

– El total de los cables (patch cords) en la TC no
puede exceder de 7 m.

Los cables del área de trabajo no deben exceder
3 metros (10 pies) de longitud.

Total de 10m horizontalmente para todos los
cables de conexiones, puentes y cables de
equipos en el área de trabajo y en el closet de
telecomunicaciones.

10 m de cables más 90 m de cableado en el
enlace = 100 metros totales de longitud del canal.





Cableado Horizontal: Elementos


Conector /Salida de Telecomunicaciones
Punto de acceso de los usuarios a los servicios de
telecomunicaciones del edificio.

Consta de conectores modulares de 8 contactos
del tipo RJ-45 hembra. (Cable de cobre).

Para fibra óptica, el cableado debe terminar en un
conector duplex, cumpliendo los requerimientos
de TIA/EIA 568 B.3

• Selección del medio de transmisión.

– Es necesario contar con al menos 2 servicios por cada
puesto de trabajo, uno de voz y otro de datos.

– Se tendrá un mínimo de 2 conectores por puesto,
configurados de la siguiente manera:

Una debe ser UTP de 100 Ω de cuatro pares (Cat. 3
mínimo). La norma recomienda categoría 5e. (568 B-1)

• La segunda toma debe ser uno de los siguientes tipos:

– Cable UTP de 4 pares de 100 Ω (Cat. 5e)

– Cable UTP de 4 pares de 100 Ω (Cat. 6)

– Cable de fibra óptica multimodo de 62.5/125 μm de dos
fibras.

– Cable de fibra óptica multimodo de 50/125 μm de dos
fibras.

Componentes del Sistema de
Cableado

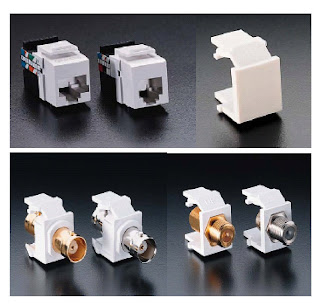

• Ejemplos de conectores para el área de trabajo.
– Los conectores QuickPort se ajustan a todas las placas y
cajas de la estación de trabajo.
– Cat 3, Cat 5, Cat 5e, Cat 6, ST, F, BNC y otros.
– Existen 13 colores para los códigos de color de las
aplicaciones.

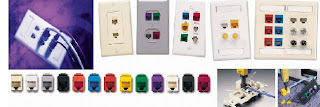

Elementos del área de trabajo







Cableado Horizontal, elementos: Conector de Telecomunicaciones
• 2 salidas mínimas por área de trabajo:

– El primer cable DEBE ser:

• Categoría 3 de 4 pares de 100Ω o superior.

• Se recomienda la Cat 5e como mínimo.

– El segundo cable DEBE ser cualquiera
de los siguientes:

• Categoría 5e de 4 pares de 100Ω o superior.

– Se recomienda Cat. 6.

• 2 hilos de fibra multimodo de 50/125

• 2 hilos de fibra multimodo de 62.5/125



Cableado Horizontal: Elementos

Equipos de terminación mecánica
Patch Panels:

– Son utilizados en la terminación de cualquier tipo de
cable incluyendo FO. Son molduras de dos caras: en la
cara posterior se realiza la terminación mecánica de
cable y en la cara anterior se encuentran los diferentes
tipos de conectores utilizados para realizar las
conexiones cruzadas y se los conoce como puertos.
Patch panels sólidos:

– Vienen configurados de fábrica con el tipo de terminación y
conector.

Patch panels modulares:

Son paneles con orificios de dimensiones estándares que
permiten la inserción de módulos con diferentes tipos de
conectores según las necesidades.

• Paneles 110 de alta densidad.

– Para la Cat 5 y la Cat 5e.

– Categoría 6 se introdujeron a finales del año 2000.

– Cumple con todas las normas de etiquetado y radio
de curvatura.

– De 12 a 96 puertos.





Distancias Máximas


Patch Cords en el área de trabajo con una
MUTO.
– Para cables del WA con una longitud mayor de 3m,
reduzca la distancia horizontal total para compensar
el incremento de la atenuación.





Cálculo del Cableado
Horizontal

• Dimensionar los conduits.
• Determinar el tipo de cable.
• Calcular la longitud del cable.
• Determinar el número y tipo de toma.

• Calcular la longitud promedio del cable:
– Determinar la ruta del cable.
– Medir la distancia al punto más lejano.
– Medir la distancia al punto más cercano.
– Sumar y dividir para 2.
– Añadir un 10% de holgura.

• A partir de la longitud ajustada promedio
del cable.

– Calcular el número de corridas por caja o por
rollo.

• D = 305/distancia promedio.
– Aproximar por debajo.

– Calcular la cantidad de bobinas o rollos de
cable.

• Cajas o rollos = número de salidas/D.
– Aproximar por arriba.
